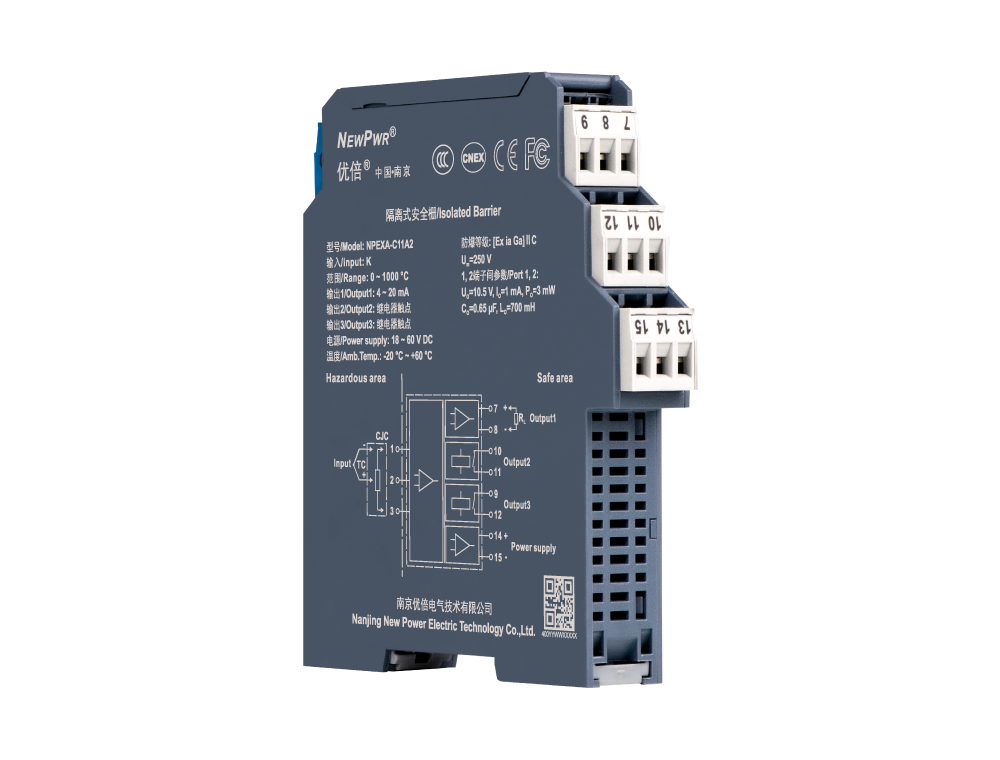

NPEXA-C11A2
【核心技术】
【安装与拆卸】
安装 拆卸
| 供电电源 | 18 ~ 60 V DC |
| 输入信号 | K、E、S、B、J、T、R、N等热电偶 |
| 输出信号 | 输出1：4 ~ 20 mA；输出2、输出3：继电器触点（报警值、回差、延时可设） |
| 允许负载 | RL ≤ 550 Ω |
| 触点容量 | 250 V AC/2 A或30 V DC/2 A |
| 转换精度 | 信号类型 | 测量范围 | 量程范围/转换精度 | |
| K | -200 ℃ ~ +1372 ℃ | ＜300 ℃ ，±0.3 ℃ | ≥300 ℃ ，±0.1 %F.S. | |
| E | -100 ℃ ~ +1000 ℃ | ＜300 ℃ ，±0.3 ℃ | ≥300 ℃ ，±0.1 %F.S. | |
| J | -100 ℃ ~ +1200 ℃ | ＜300 ℃ ，±0.3 ℃ | ≥300 ℃ ，±0.1 %F.S. | |
| N | -200 ℃ ~ +1300 ℃ | ＜300 ℃ ，±0.3 ℃ | ≥300 ℃ ，±0.1 %F.S. | |
| S | -50 ℃ ~ +1768 ℃ | ＜500 ℃ ，±0.5 ℃ | ≥500 ℃ ，±0.1 %F.S. | |
| R | -50 ℃ ~ +1768 ℃ | ＜500 ℃ ，±0.5 ℃ | ≥500 ℃ ，±0.1 %F.S. | |
| T | -20 ℃ ~ +400 ℃ | ＜300 ℃ ，±0.3 ℃ | ≥300 ℃ ，±0.1 %F.S. | |
| B | +400 ℃ ~ +1820 ℃ | ＜500 ℃ ，±0.5 ℃ | ≥500 ℃ ，±0.1 %F.S. | |
| 温度漂移 | 30 ppm/℃ |
| 补偿精度 | 1 ℃ (补偿范围：-20 ℃ ~ +60 ℃) |
| 响应时间 | ≤ 500 ms |
| 工作功耗 | 1.5 W |
| 电磁兼容 | IEC 61326-3-1 |
| 介电强度 | ≥ 3000 V AC (本安侧与非本安侧)；≥ 1500 V AC (电源与非本安侧) |
| 绝缘电阻 | ≥ 100 MΩ (输入/输出/电源) |
| 应用场所 | 安装于安全区 ，可连接0区、1区、2区；ⅡA、ⅡB、ⅡC、ⅢC；T4 ~ T6危险区的本安设备 |
| 输出状态 | 在用户不特别指明的情况下 ，无论输入信号出现何种故障状态 ，在满量程范围内输出均跟随输入信号变化 (断线除外 ，断线输出0 V/mA) ，但最大不超出输出量程上限的110% (如0 ~ 20 mA输出时 ，最小输出可为0 mA ，最大不超过22 mA) |
| 连接方式 | 螺钉连接 |
| 规格尺寸 | 宽17.8 mm×高110 mm×深117 mm |
| 安装方式 | DIN35 mm导轨安装 |
| 产品认证 | CNEX, CE, FCC, CCC |
| 防爆等级 | [Ex ia Ga]ⅡC、[Ex ia Da] ⅢC |
| 最高电压（Um） | 250 V |
| Uo | 10.5 V (1、2端子间) |
| Io | 38 mA (1、2端子间) |
| Po | 100 mW (1、2端子间) |
| Co (ⅡC) | 0.65 μF (1、2端子间) |
| Lo (ⅡC) | 14 mH (1、2端子间) |
